CST6233DMA概述
CST6233DMA是单按键触摸检测芯片,此触摸检测芯片内建稳压电?,提供稳定的电压给 触摸感应电?使用,稳定的触摸检测效果可以广泛的满足?同应用的需求, 此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依?同的灵敏?设计在合?的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
CST6233DMA特性
工作电压2.4V~5.5V
内建稳压电?提供稳定的电压给触摸检电?使用
内建低压重置(LVR)功能
工作电?@VDD=3V﹐无负载低功耗模式下典型值4uA?最大值8uA
输出响应时间大约为低功耗模式46ms@VDD=3V
可以由外部电容(1~50pF)调整灵敏?
稳定的人体触摸检测可取代传统的按键开关
提供低功耗模式
提供输出模式选择(TOGpin)可选择直接输出或锁存(toggle)输出
提供最长输出时间约16秒(±35%@VDD=3.0V)
Qpin为N管开漏输出﹐低电平有效输出
上电后约有0.5秒的稳定时间﹐此期间内?要触摸检测点﹐此时所有功能都被禁止
自动校准功能
刚上电的8秒内约每1秒刷新一次参考值﹐?在上电后的8秒内有触摸按键或8秒后仍未触摸按键，则重新校准周期?换为 4 秒
CST6233DMA应用
各种消费性产品
取代按钮按键

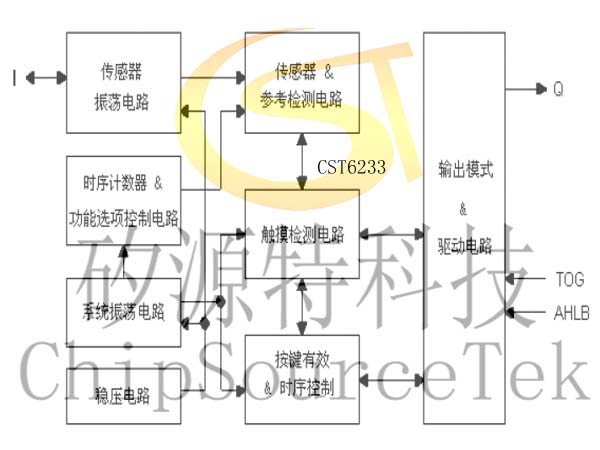

CST6233DMA方块图
CST6233DMA脚位定义
|
脚位顺序 |
脚位名称 |
I/O 类型 |
脚位定义 |
|
1 |
Q |
OD |
N 管开漏输出脚，低电平有效 |
|
2 |
VSS |
P |
负电源供应﹐接地 |
|
3 |
I |
I/O |
传感器输入埠 |
|
4 |
NC |
|
测试脚位，禁止连其他信号线，可接VDD 或GND |
|
5 |
VDD |
P |
正电源供应 |
|
6 |
TOG |
I-PL |
输出模式选择脚： 0(默认值)直接输出﹔1锁存(toggle)输出 |

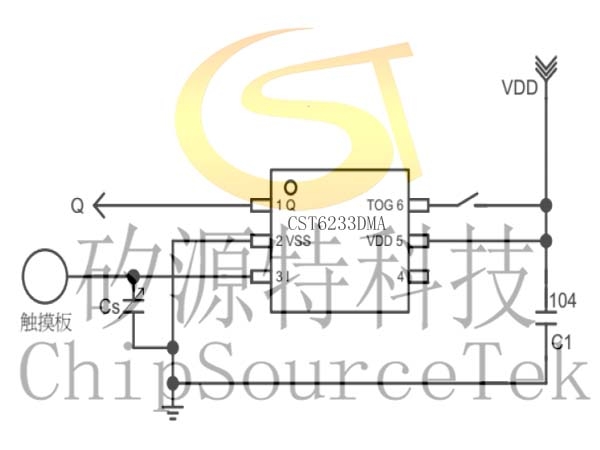

CST6233DMA应用电路图
