DW07D概述:
    DW07D产品是单节锂离子/锂聚合物高压可充电电池组保护的高集成度解决方案。
DW07D包括了先进的功率MOSFET,高精度的电压检测电路和延时电路。DW07D具有非常小的SOT23-6的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
DW07D具有过充,过放,过流,短路等所有的电池所需保护功能,并且工作时功耗非常低。该芯片不仅仅是为手机而设计,也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
DW07D包括了先进的功率MOSFET,高精度的电压检测电路和延时电路。DW07D具有非常小的SOT23-6的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
DW07D具有过充,过放,过流,短路等所有的电池所需保护功能,并且工作时功耗非常低。该芯片不仅仅是为手机而设计,也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
DW07D特性:
内部集成等效50mΩ左右的先进的功率MOSFET;
3 段过流保护:过放电流 1、过放电流 2(可选)、负载短路电流;
充电器检测功能;
允许 0V 充电功能
延时时间内部设定;
高精度电压检测;
低静态耗电流:正常工作电流 3.8uA
兼容 ROHS 和无铅标准。
DW07D采用SOT23-6封装形式塑封。
DW07D应用:
单芯锂离子电池组
锂聚合物电池组。
DW07D订购信息:
|
             型号  |

             封装  |

             过充检测电压 [VCU](V)
  |

             过充解除电压[VCL](V)
  |

             过放检测电压[VDL](V)
  |

             过放解除电压 [VDR](V)
  |

             过流 (A)
  |

             打印标记  |

|
             DW07D  |

             SOT23-6  |

             4.4  |

             4.2  |

             2.8  |

             3.0  |

             3  |

             DW07D  |

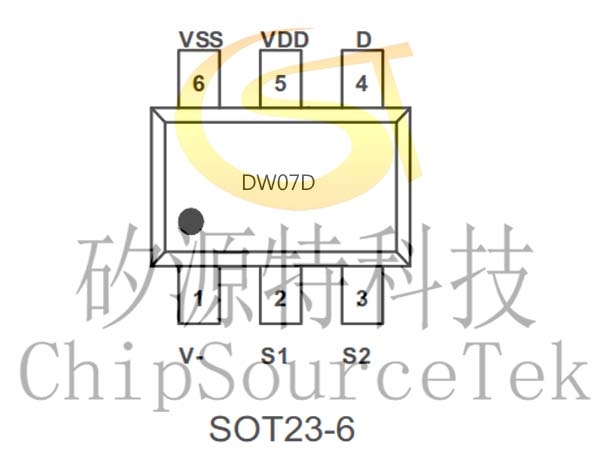

DW07D引脚图及说明:
|
             封装  |

             管脚号  |

             管脚名称  |

             管脚描述  |

|
                |

             1  |

             V-  |

             电流感应输入管脚,充电器检测  |

|
             2  |

             S1  |

             充电MOS管S极,充电负极  |
        |
|
             3  |

             S2  |

             放电MOS管S极,连接VSS,外部连接  |
        |
|
             4  |

             D  |

             MOS管D极  |
        |
|
             5  |

             VDD  |

             正电源输入管脚  |
        |
|
             6  |

             VSS  |

             接电池芯负极  |

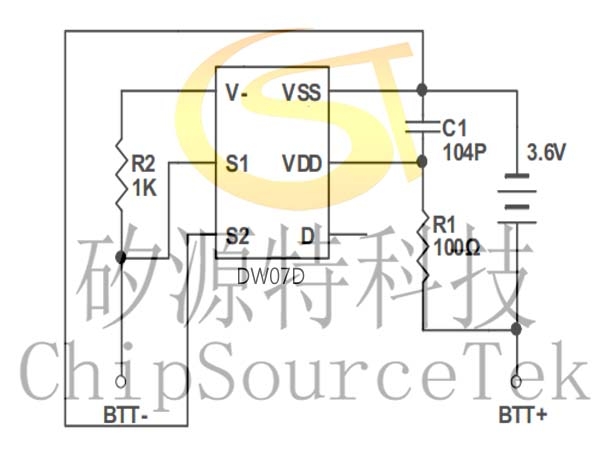

DW07D典型应用电路图:
如图:粗线部分是过大电流线路,必须尽可能的短。去藕电容C1要离DW07D尽可能的近。

注意:1、注意输入输出电压和负载电流情况,保证芯片功耗不超过封装所承受的最大功耗。
      2、本产品具有防静电保护功能,但不要超过产品最大的承受静电能力。
