FM7520概述:
FM7520系列是一款应用于离线反激式转换器中的高性能电流模式 PWM 控制器。在 FM7520 系列中，PWM 开关频率固定为65KHz。在轻载和空载条件下，该 IC 启动间歇模式从而降低开关频率，这将为低于 30W 的应用实现低于 75mW 的待机功率。
FM7520系列具有丰富的芯片异常状况保护功能，如欠压锁定（UVLO）、VDD 过压保护功能（VDD OVP），逐周期过流保护（OCP），短路保护（SCP）、过载保护（OLP）、过温保护（OTP）、软启动、VDD 电压钳位和 CS 引脚悬空保护等，采用 SOP8 封
装。
FM7520特性：
用于 DCM 和 CCM 操作的初级侧恒压(CV)控制
±1%恒压 CV 精度调节
待机功耗小于 75mW
固定 65KHz 开关频率
节能模式和突发模式控制
极低的启动、工作电流
内置频率抖动功能以减少 EMI
内置电流模式控制
具有自动恢复功能的内置保护：
1. VDD 欠压锁定（UVLO）
2. VDD 过压保护（OVP）
3. 过温保护（OTP）
4. 逐周期过流保护（OCP）
5. 过载保护（OLP）
6. 短路保护（SCP）
7. 前沿消隐（LEB）
8. CS 引脚悬空保护
FM7520应用：
充电器
PDA、摄像机、数码相机电源适配器等
机顶盒电源
开放框架式开关电源等
个人电脑辅助电源等
FM7520订购信息：
|
产品型号
|
封装
|
MOS耐压（VDS）
|
MOS内阻（Rds_ON）
|
MOS 电流（ID）
|
推荐功率
|
|
FM7520B |
SOP-8 |
650V（MIN） |
1Ω（MAX） |
4A |
20W |
|
FM7520BA |
SOP-8 |
650V（MIN） |
1.4Ω（MAX） |
4A |
20W |
|
FM7520BS |
SOP-8 |
650V（MIN） |
2Ω（MAX） |
2A |
18W |
|
FM7520BL |
SOP-8 |
650V（MIN） |
3Ω（MAX） |
2A |
15W |
FM7520管脚图及功能描述：
 |
序号
|
引脚定义
|
引脚名称
|
|
1
|
GND
|
芯片接地引脚
|
|
|
2
|
VDD
|
芯片电源引脚
|
|
|
3
|
FB
|
反馈输入引脚
|
|
|
4
|
CS
|
电流检测输入引脚，连接到电流采样电阻
|
|
|
5，6，7,8
|
D
|
功率管 Drain 引脚
|

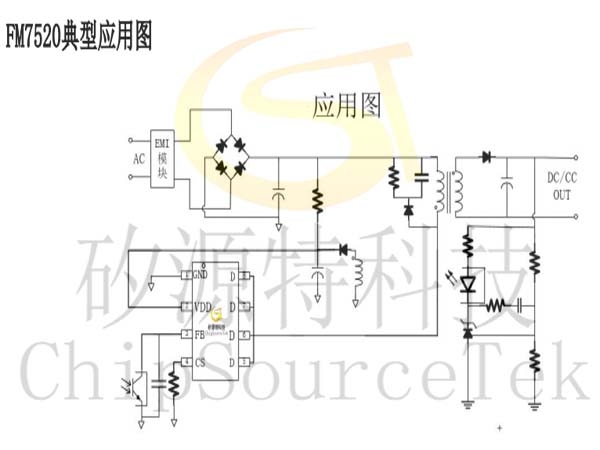

FM7520典型应用图：

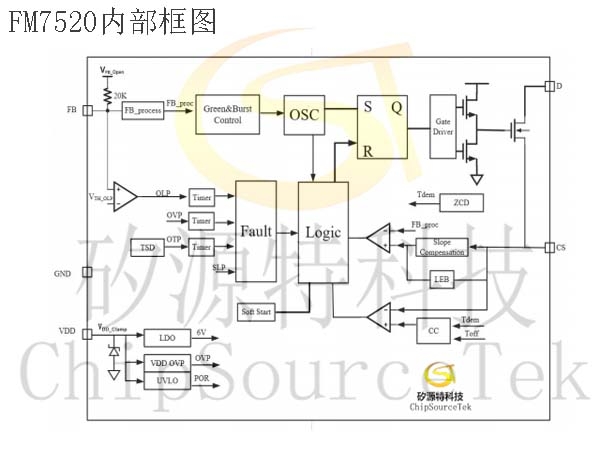

FM7520内部框图：
