LTK4871

     LTK4871是一款3W、单声道AB类音频功率放大芯片。工作电压2V-5V，以BTL桥连接的方式，在5V电源电压下，可以给4Ω负载提供THD小于10%、平均为3.0W的输出功率。在关闭模式下，电流典型值小于0.5uA。
     LTK4871是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在低电压条件下（2V-5V）。
     LTK4871不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗系统。
     LTK4871提供ESOP-

在线咨询

产品详情 资料下载 在线询价

LTK4871概述:

LTK4871是一款3W、单声道AB类音频功率放大芯片。工作电压2V-5V，以BTL桥连接的方式，在5V电源电压下，可以给4Ω负载提供THD小于10%、平均为3.0W的输出功率。在关闭模式下，电流典型值小于0.5uA。
LTK4871是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在低电压条件下（2V-5V）。
LTK4871不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗系统。
LTK4871提供ESOP-8封装

LTK4871特性：

内置开关爆破声抑制电路

10% THD+N，VDD=5V，4Ω 负载下，提供高达 3W 的输出功率

10% THD+N，VDD=5V，8Ω 负载下，提供高达 1.8W 的输出功率

关断电流 < 0.5uA

LTK4871提供ESOP-8封装

过热保护

LTK4871应用:

插卡式音箱

蓝牙音箱

锂电扩音器

FM播放器

LTK4871典型应用电路:

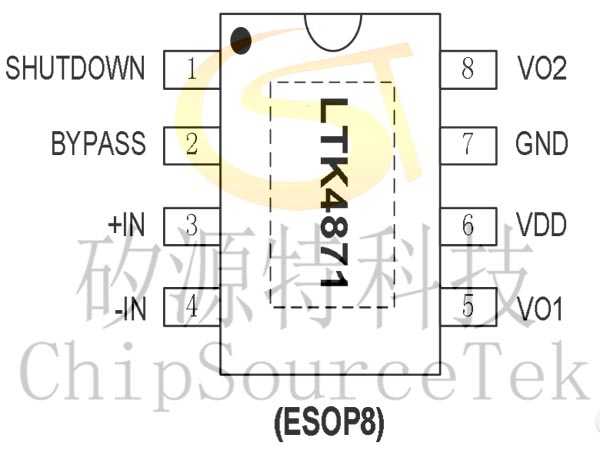

LTK4871功放电路管脚脚位图:

LTK4871封装信息:

产品	封装形式	封装尺寸（mm）	脚间距（mm）
LTK4871	ESOP-8

LTK4871最大额定值（TA=25℃）

参数名称	符号	数值	单位
工作电压	Vcc	6.0	V
存储温度	Tstg	-65℃-150℃	℃
输入电压		-0.3 to +（0.3+ Vcc）	V
功率消耗	PD	见附注1	W
结温度		160℃	℃

附注1：最大功耗取决于三个因素：TJMAX，TA，θJA，它的计算公式PDMAX=（TJMAX-TA）/θJA，LTK4871的TJMA=150℃。TA为外部环境的温度，θJA取决于不同的封装形式。（SOP封装形式为140℃/W）

LTK4871管脚说明 ：

No.	管脚名称	IO	功能
1	SHUTDOWN	I	关断模式控制输入，置高电平时关断。
2	BYPASS	I	电压为VDD/2，外接电容。
3	IN+	I	IN+ 是正向输入端，IN+一般与Bypass Pin接在一起。
4	IN-	I	IN- 是负向输入端，用于音频输入。
5	VO+	I	VO+ 是BTL正向输出端。
6	VDD	-	电源输入端
7	GND	-	电源地
8	VO-	O	VO- 是BTL负向输出端。

LTK4871电气参数:
电气参数
VDD=5V，TA=25℃的条件下

信号	参数	测试条件	最小值	典型值	最大值	单位
VDD	电源电压			5		V
IDD	静态电源电流	VDD=5V，IO=0A	5.5	7.5	9.5	mA
ISHDN	关断电流	VDD=2V 到 5.5V		0.5		uA
Po	输出功率	THD+N=10%, f=1kHz ,RL=4Ω；		3		W
		THD+N=10%, f=1kHz,RL=3Ω；		3.4
		THD+N=10%, f=1kHz,RL=8Ω；		1.8
		THD+N=1%, f=1kHz ,RL=4Ω；		2.3
		THD+N=1%, f=1kHz ,RL=3Ω；		2.5
		THD+N=1%, f=1kHz ,RL=8Ω；		1.3
THD+N	总谐波失真加噪声	VDD=5V Po=0.6W, RL=8Ω		0.1		%
THD+N	总谐波失真加噪声	VDD=5V Po=1.6W, RL=4Ω		0.15		%
OTP	过温保护			165		℃
PSRR	电源电压抑制比	VDD=5V, VRIPPLE=200mVRMS, RL=8Ω, CB=2.2µF		70		dB

文件名称	文件格式	立即下载
